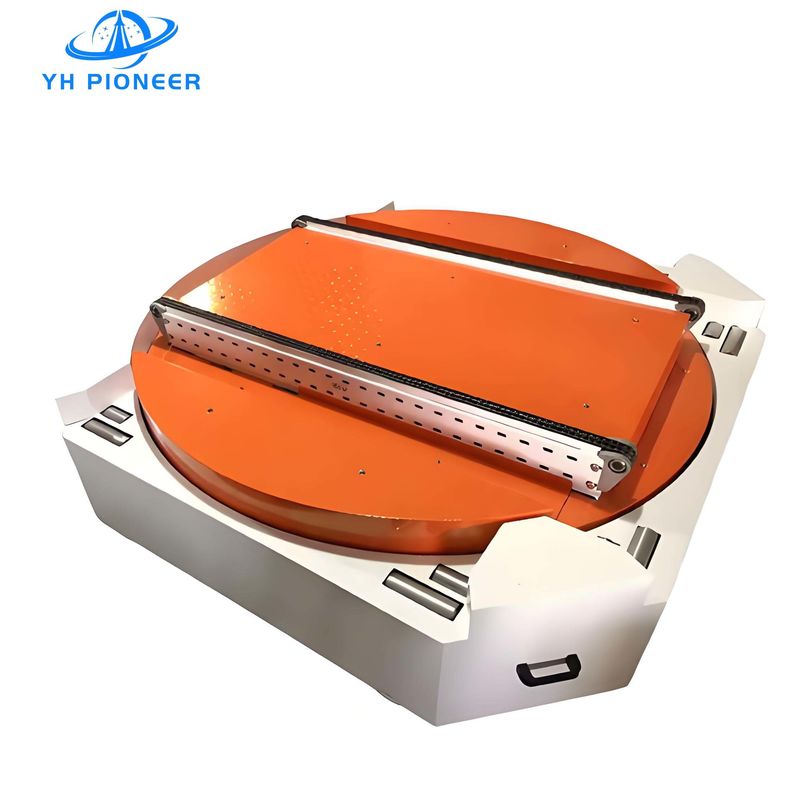

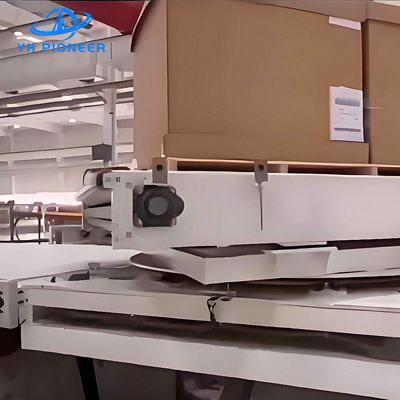

सटीक 90 डिग्री पैलेट घूर्णन और उच्च भार क्षमता के लिए मजबूत चेन टर्नटेबल कन्वेयर
चेन टर्नटेबल कन्वेयर
हम पेशेवर चेन टर्नटेबल कन्वेयर प्रदान करते हैं, विभिन्न प्रकार की बोतलों के परिवहन का समर्थन करते हैं, और विभिन्न प्रकार के परिवहन प्रदान करते हैं।
चेन टर्नटेबल कन्वेयर एक मजबूत और अत्यधिक कार्यात्मक सामग्री हैंडलिंग उपकरण है जिसे विभिन्न औद्योगिक अनुप्रयोगों में उत्पादों के कुशल घूर्णन और छँटाई की सुविधा के लिए डिज़ाइन किया गया है।भारी ड्यूटी के निर्माण और सटीकता के साथ इंजीनियर, यह कन्वेयर सिस्टम मौजूदा उत्पादन लाइनों में एकीकरण के लिए अनुकूलित है, भारी भार हैंडलिंग और सटीक स्थिति के लिए एक निर्बाध समाधान प्रदान करता है।
उत्पाद पैरामीटर
|
घुमावदार व्यास
|
2000 मिमी | |
|
स्ट्रैंड संख्या
|
3 स्ट्रैंड्स | |
|
स्ट्रैंड केंद्र
|
500 मिमी | |
|
ऊँचाई
|
500 मिमी ± 50 मिमी भारी शुल्क समायोज्य पैर | |
|
चेन
|
10ए-2 (15.875 मिमी पिच) युएचएमडब्ल्यूपीई ट्रैक द्वारा निर्देशित डुप्लेक्स चेन | |
|
घूर्णन कोण
|
स्टड. 90 डिग्री | |
|
टर्नटेबल घूर्णन गति
|
3 - 5 आरपीएम, सॉफ्ट स्टार्ट/स्टॉप और इन्वर्टर द्वारा चर | |
|
चेन टेबल परिवहन गति
|
10 मी/मिनट, निरंतर | |
|
समायोज्य साइड गाइड
|
हाँ | |
|
पैदल मार्ग की प्लेटें
|
हाँ | |
|
चालित प्रकार
|
घुमावदार घुमावदार असर द्वारा संचालित;
10A-2 डुप्लेक्स रोलर चेन द्वारा संचालित चेन टेबल;
|
|
|
वोल्टेज
|
380 VAC 3 ph 50/60 हर्ट्ज | |
| मोटर |
घुमावदार मोटरः 0.55 kw DELI ब्रेक गियर मोटर;
चेन कन्वेयर मोटरः 0.75 kw GPG मोटर;
|
|
|
फ्रेम खत्म
|
पाउडर लेपित (Std. RAL 7035) | |
|
लोड क्षमता
|
1500 किलो | |
*यह ग्राहक की आवश्यकताओं के अनुसार संशोधित किया जा सकता है।
कृपया नीचे दिए गए फॉर्म को डाउनलोड करें और विस्तृत विनिर्देशों और पैरामीटर विकल्पों के बारे में पूछताछ करने के लिए इसे भरें।
उत्पाद लाभ
* चेन टर्नटेबल कन्वेयर को भारी-भरकम अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो 2000 किलोग्राम तक के भार का सामना करने में सक्षम है।
यह अपने दायरे के भीतर किसी भी रोटेशन आवश्यकता के अनुकूल हो सकता है, विभिन्न पैलेट आकारों और प्रकारों को समायोजित कर सकता है।
*रोलर या चेन प्लेटफार्म को लेआउट आवश्यकताओं और पैलेट विनिर्देशों के अनुसार घूर्णी असर पर स्थापित किया जा सकता है, जिससे इसे किसी भी परिवहन गति, पैलेट प्रकार के लिए आसानी से अनुकूलित किया जा सकता है,और वजन.
*कन्वेयर उच्च भार क्षमता, सटीक पैलेट रोटेशन, कम मैनुअल ऑपरेशन और उत्पादन दक्षता और सुरक्षा में वृद्धि प्रदान करता है।
उत्पाद विनिर्देश
घुमावदार व्यास:2000 मिमी, बड़े पैमाने पर उत्पादों को समायोजित करने के लिए।
स्ट्रैंड संख्याःबढ़ी हुई ताकत और समर्थन के लिए 3 स्ट्रैंड से लैस।
स्ट्रैंड केंद्र:एक समान वितरण और भार सहन करने के लिए 500 मिमी के केंद्रों पर स्थित।
ऊंचाई (एच):500 मिमी ± 50 मिमी से समायोज्य, असमान सतहों पर स्थिरता के लिए भारी शुल्क समायोज्य पैरों पर माउंट।
चेन:सुचारू संचालन के लिए यूएचएमडब्ल्यूपीई ट्रैक द्वारा निर्देशित एक 10ए-2 (15.875 मिमी पिच) डुप्लेक्स चेन का उपयोग करता है।
घूर्णन कोणःमानक 90-डिग्री घूर्णन, आवश्यकता के अनुसार अनुकूलन योग्य।
टर्नटेबल घूर्णन गतिःसॉफ्ट स्टार्ट/स्टॉप के साथ 3 - 5 आरपीएम से परिवर्तनीय और इन्वर्टर के माध्यम से समायोज्य
चेन टेबल परिवहन गतिः10 मी/मिनट पर स्थिर।
समायोज्य साइड गाइडःसटीक भार नियंत्रण के लिए शामिल है।
पैदल मार्ग की प्लेटेंःसुरक्षित ऑपरेटर पहुँच के लिए प्रदान किया गया।
संचालित प्रकारःघुमावदार घुमावदार असर द्वारा संचालित; 10A-2 डुप्लेक्स रोलर चेन द्वारा संचालित चेन टेबल।
वोल्टेजः380 VAC 3 ph 50/60 Hz पर काम करता है।
मोटर:इसमें घूर्णन के लिए 0.55 kw DELI ब्रेक्ड गियर मोटर और चेन कन्वेयर के लिए 0.75 kw GPG मोटर है।
फ्रेम समाप्तःस्थायित्व और पहनने के प्रतिरोध के लिए मानक RAL 7035 में लेपित पाउडर।
लोड क्षमताः1500 किलोग्राम तक के भारी भार को संभालने के लिए डिज़ाइन किया गया।
उत्पादसामग्री
चेन:15.875 मिमी के पिच के साथ टिकाऊ सामग्री से निर्मित, विश्वसनीय भार समर्थन और आंदोलन सुनिश्चित करता है।
रोलर्स:Ø76 मिमी के रोलर व्यास और 3 मिमी की ट्यूब दीवार मोटाई के साथ निर्मित, जो अतिरिक्त शक्ति और संक्षारण प्रतिरोध के लिए जस्ती स्टील से बना है।
धुरी:Ø20 मिमी के एक्सल व्यास की विशेषता है, जो सुरक्षित लगाव के लिए M12 बोल्ट के उपयोग के साथ मादा धागे द्वारा बनाए रखा गया है।
उत्पाद अनुप्रयोग
* चेन टर्नटेबल कन्वेयर का व्यापक रूप से खाद्य और पेय, दवा और सामान्य विनिर्माण जैसे उद्योगों में पैलेट स्थानांतरण और उत्पाद रोटेशन के लिए उपयोग किया जाता है।
यह विशेष रूप से उन परिदृश्यों में उपयोगी है जहां स्थान सीमित है लेकिन कुशल सामग्री हैंडलिंग की आवश्यकता अधिक है।
*टर्नटेबल कन्वेयर को मौजूदा प्रणालियों में एकीकृत किया जा सकता है या विभिन्न सामग्री हैंडलिंग चुनौतियों के लिए एक स्टैंडअलोन समाधान के रूप में उपयोग किया जा सकता है, जिससे उत्पादन प्रवाह और दक्षता में सुधार होता है
सेवा और समर्थन
हम रोटरी टर्नटेबल कन्वेयर को इष्टतम स्थिति में बनाए रखने के लिए व्यापक रखरखाव सेवाएं प्रदान करते हैं।हमारी समर्पित सहायता टीम किसी भी तकनीकी प्रश्न या सेवा आवश्यकताओं के साथ सहायता के लिए उपलब्ध है.
